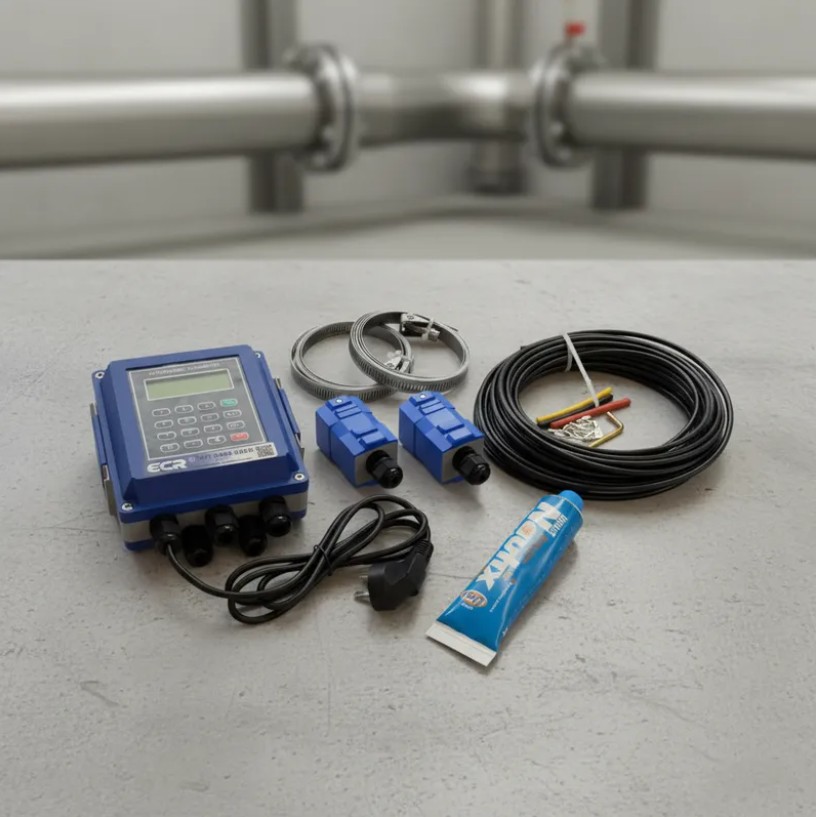

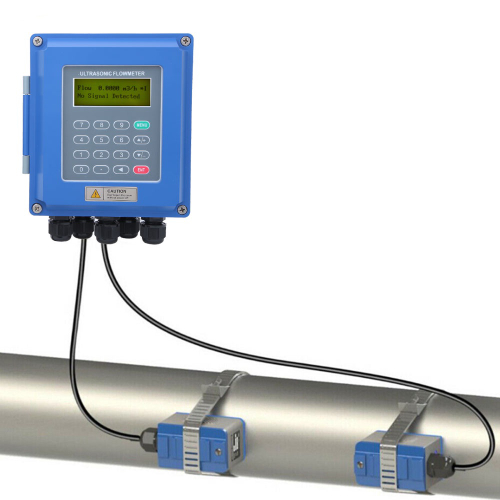

Medidor de Vazão Ultrassônico para Tubulações, Montagem Externa ao Tubo
Modelo ECR-100 F

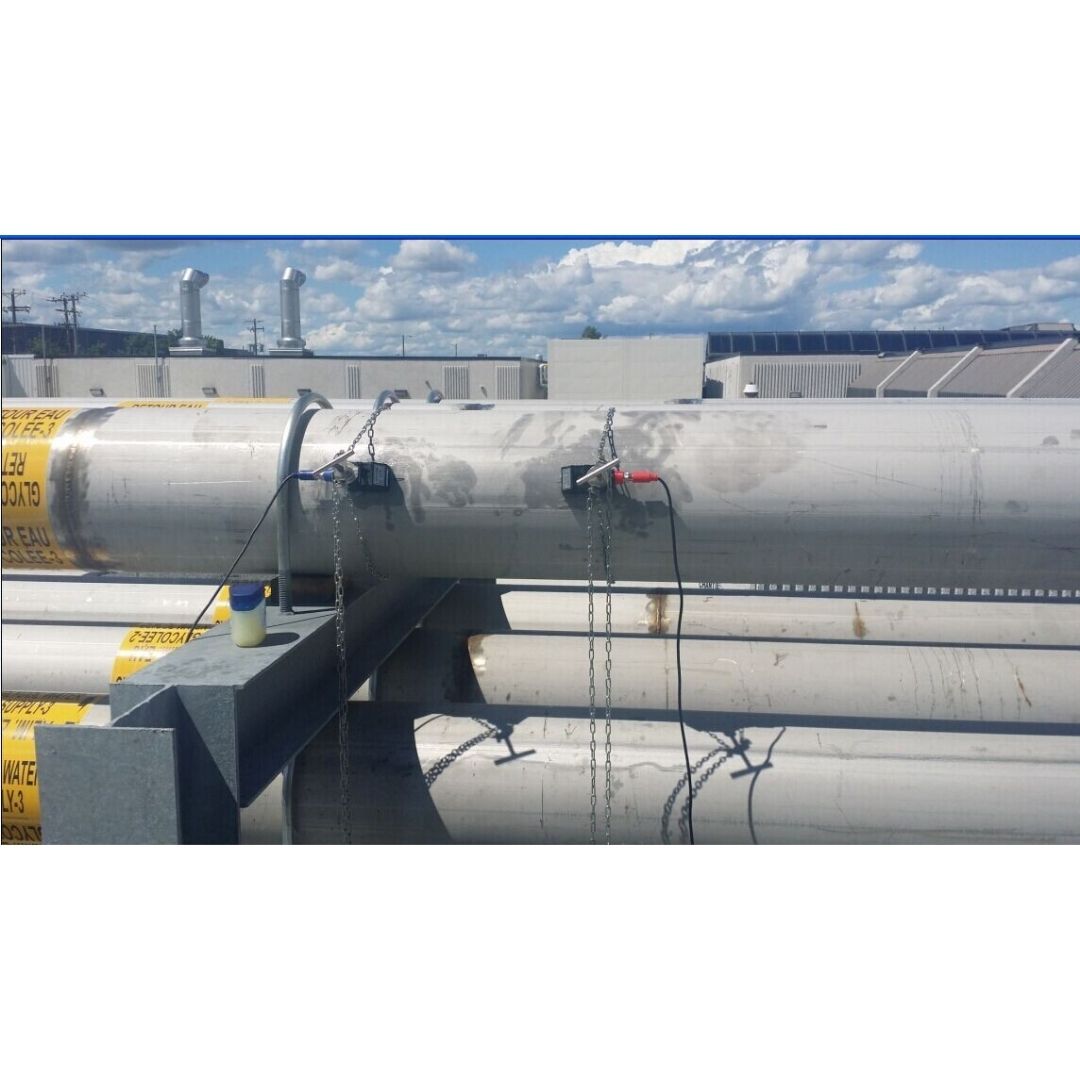

Aplicação típica: tubos com grande diâmetro ou locais aonde não é adequado ou possível instalar o medidor de vazão tipo de inserção ou plug-in, a medição com o medidor de vazão ultrassônico por fora do tubo é o ideal.
(sem peças móveis, sem manutenção, sem perda de carga)

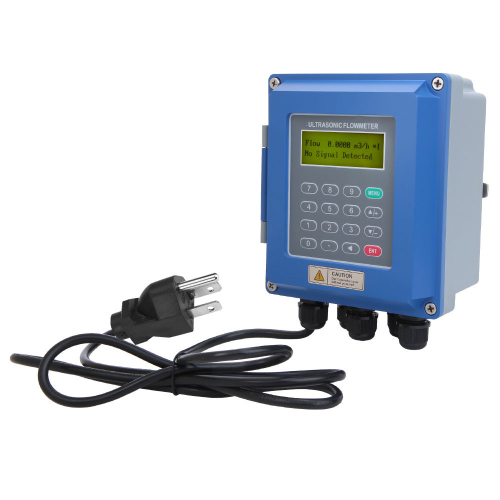

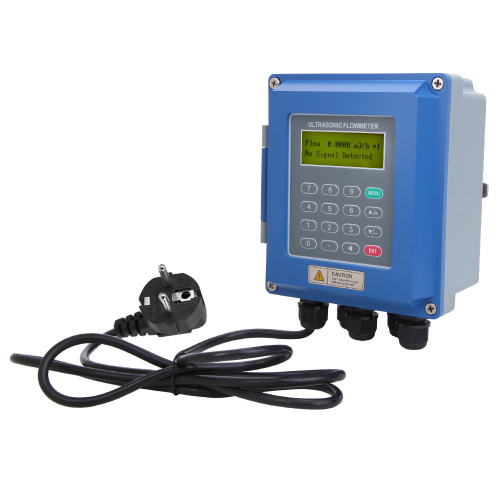

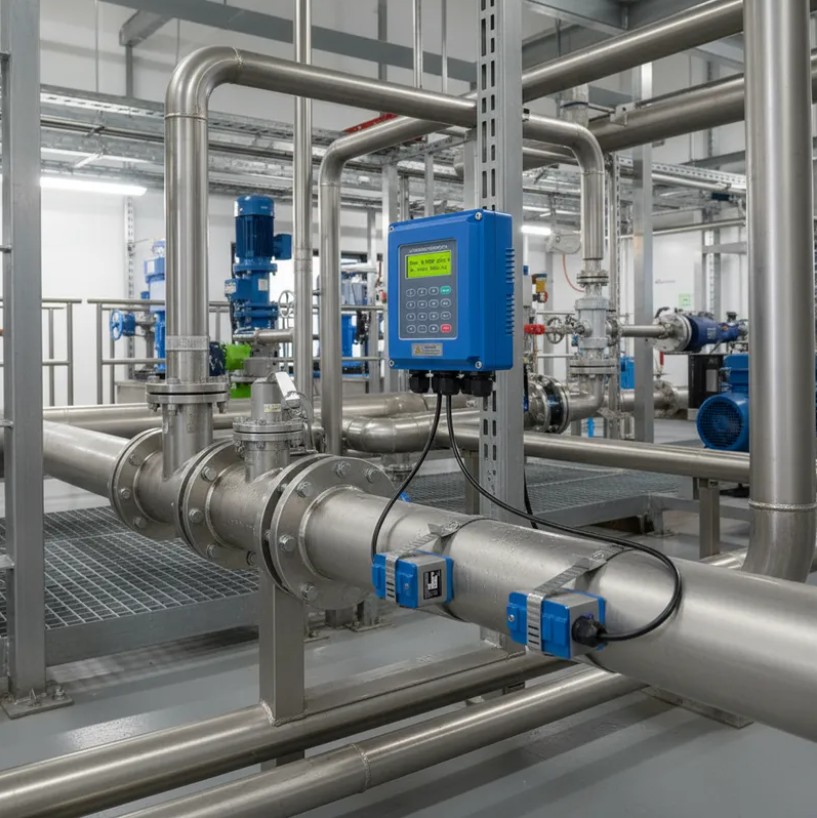

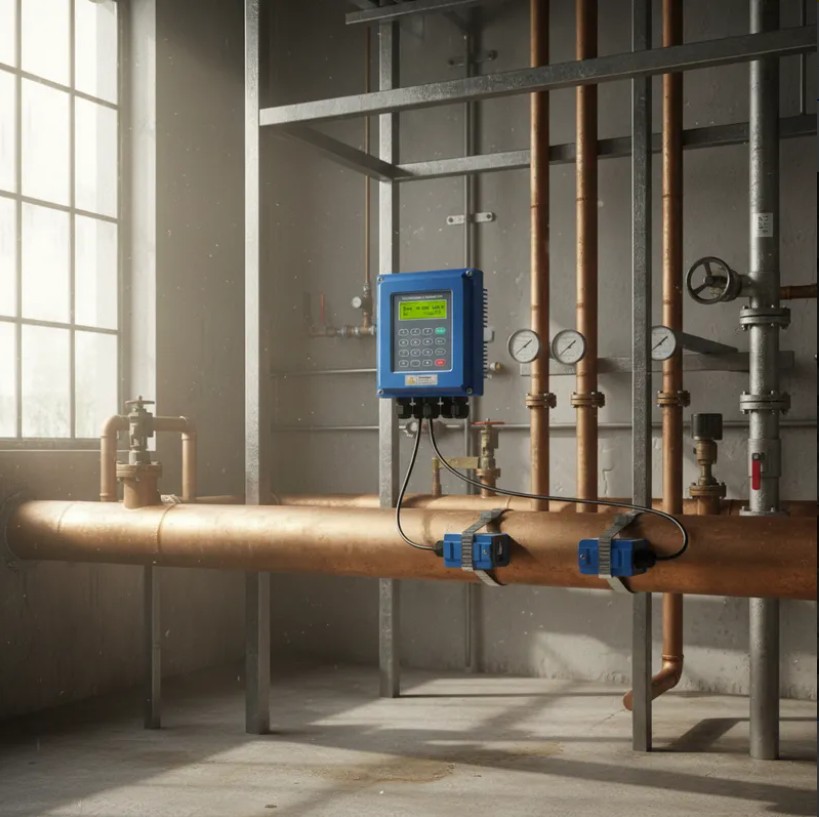

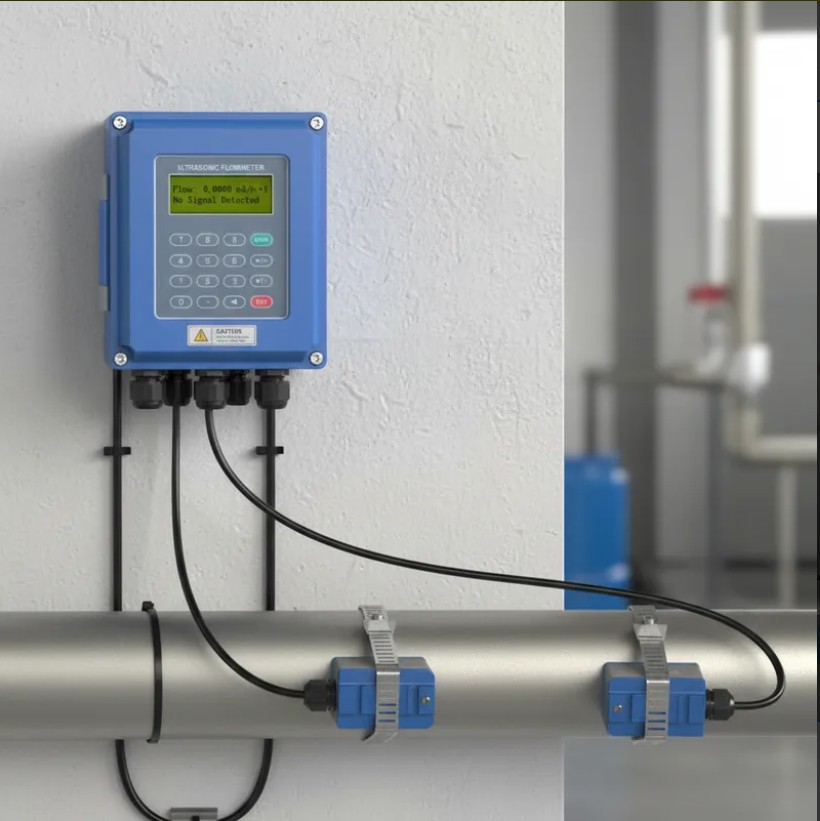

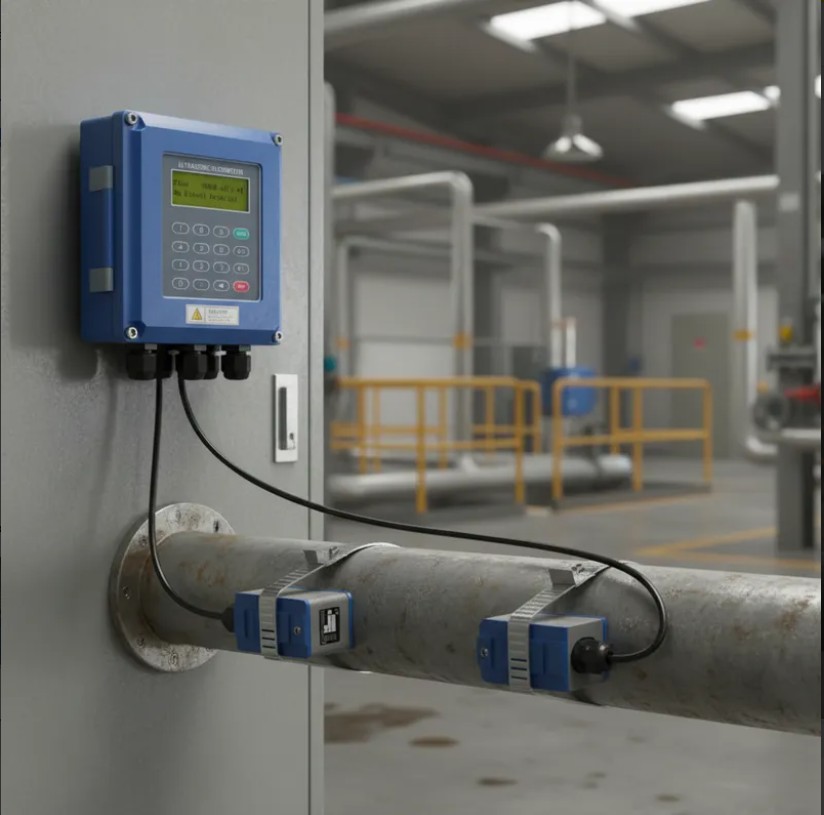

Medidor ultrassônico de vazão para montagem em parede ou painel, para uso fixo ou removível.
Modelo ECR-100F
Alimentação: 85-264VAC ou 8 a 36VDC
Consumo: 50 mA
Saída de sinal: Analógica 4-20 mA ou 0-20 mA. Pulsos (programável com largura de pulso entre 6ms e 1000ms, padrão é 200ms)
Saída de controle a Relé e OCT
Comunicação RS485 Modbus
Sinal de entrada: 2 para sensor Tipo PT-100 a três fios, 3 entradas 4-20 mA opcional, Precisão 0,1%, os sinais de entrada de pressão, do nível de líquido, temperatura e assim por diante.
Display: LCD (Inglês) retro iluminado
Operação por teclado frontal de 16 teclas
Outras funções:
Display com vazão instantânea, acumulada positiva, negativa ou líquida, velocidade do fluxo, velocidade do som, data e hora, mostra as entradas de temperatura e analógicas, códigos de erro, status da medição, força de sinal e qualidade da instalação.
Memória automática para fluxo positivo / negativo / líquido. Valor acumulado de 512 dias, 128 meses, 10 anos
Memória automática de tempo de energia ligada/desligada e vazão,
Compensação manual ou automática e leitura dos dados através de protocolo de comunicação Modbus RS 485.

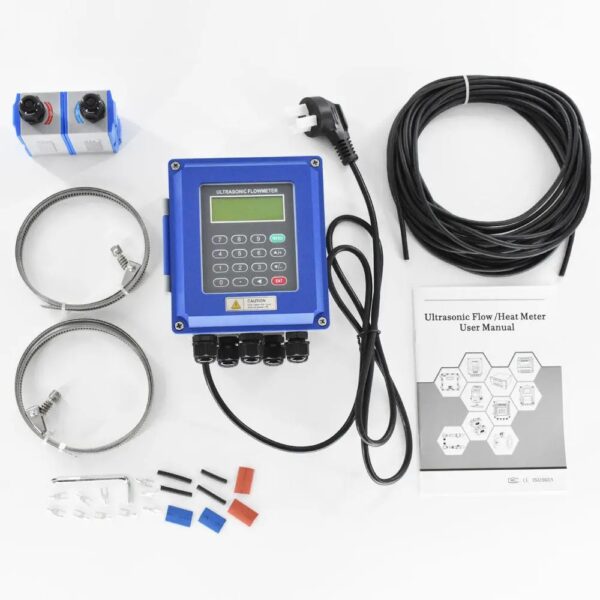

Sensor: tipo Clamp-on (por fora do tubo), plug-in (inserido no tubo), ou de tubo, flangeado.
Nível de proteção: IP65
|
|
