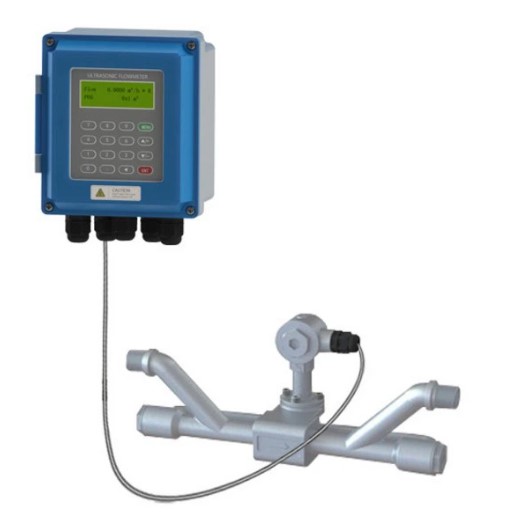

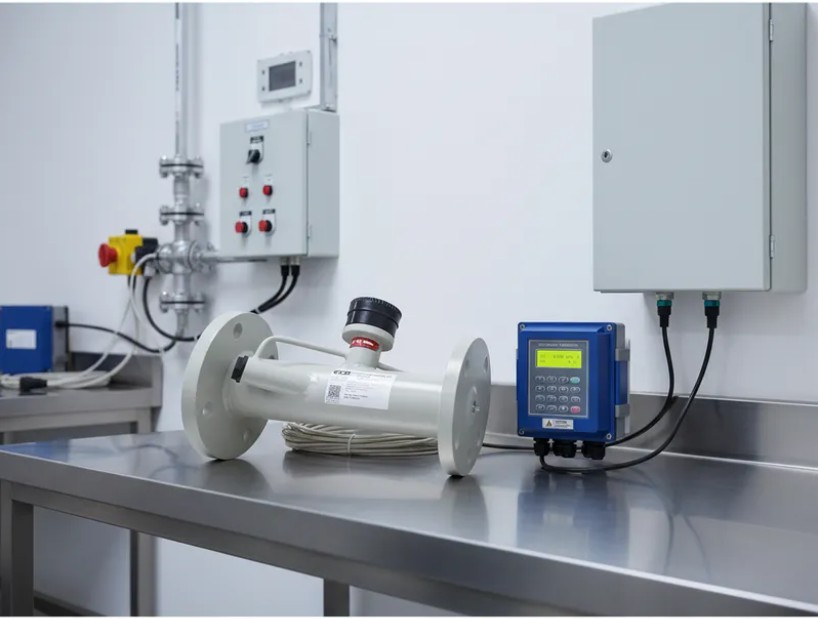

Medidor ultrassônico de vazão para tubulações.

Modelo ECR-100L
Medidor De Vazão Ultrassônico ECR-100L pode operar em líquidos limpos e homogêneos com até 3% de sólidos dissolvidos.
Alta precisão de medição: ± 1%
Linearidade: 0,5%
Repetibilidade: 0,2%

1. Instalação rápida, com guia rápido de instalação que facilita a operação.
2. Interface intuitiva, totalmente em português, mostrando os passos a serem seguidos para a correta programação.
3. Alimentação elétrica: 85-264VAC ou 8 a 36VDC Consumo: 50 mA

Diâmetros disponíveis de DN 15 a DN 250 mm.

1. Corpo em aço inox 304 para diâmetros de 15 a 32 mm.
2. Corpo em aço carbono para diâmetros de 40 a 250 mm.

Saída de sinal: Analógica 4-20 mA ou 0-20 mA. Pulsos (programável com largura de pulso entre 6ms e 1000ms, padrão é 200ms)
Saída de controle a Relé e OCT
Comunicação RS485 Modbus
Sinal de entrada: 2 para sensor Tipo PT-100 a três fios, 3 entradas 4-20 mA, Precisão 0,1%, para sinais de entrada de pressão, do nível de líquido, temperatura e assim por diante.

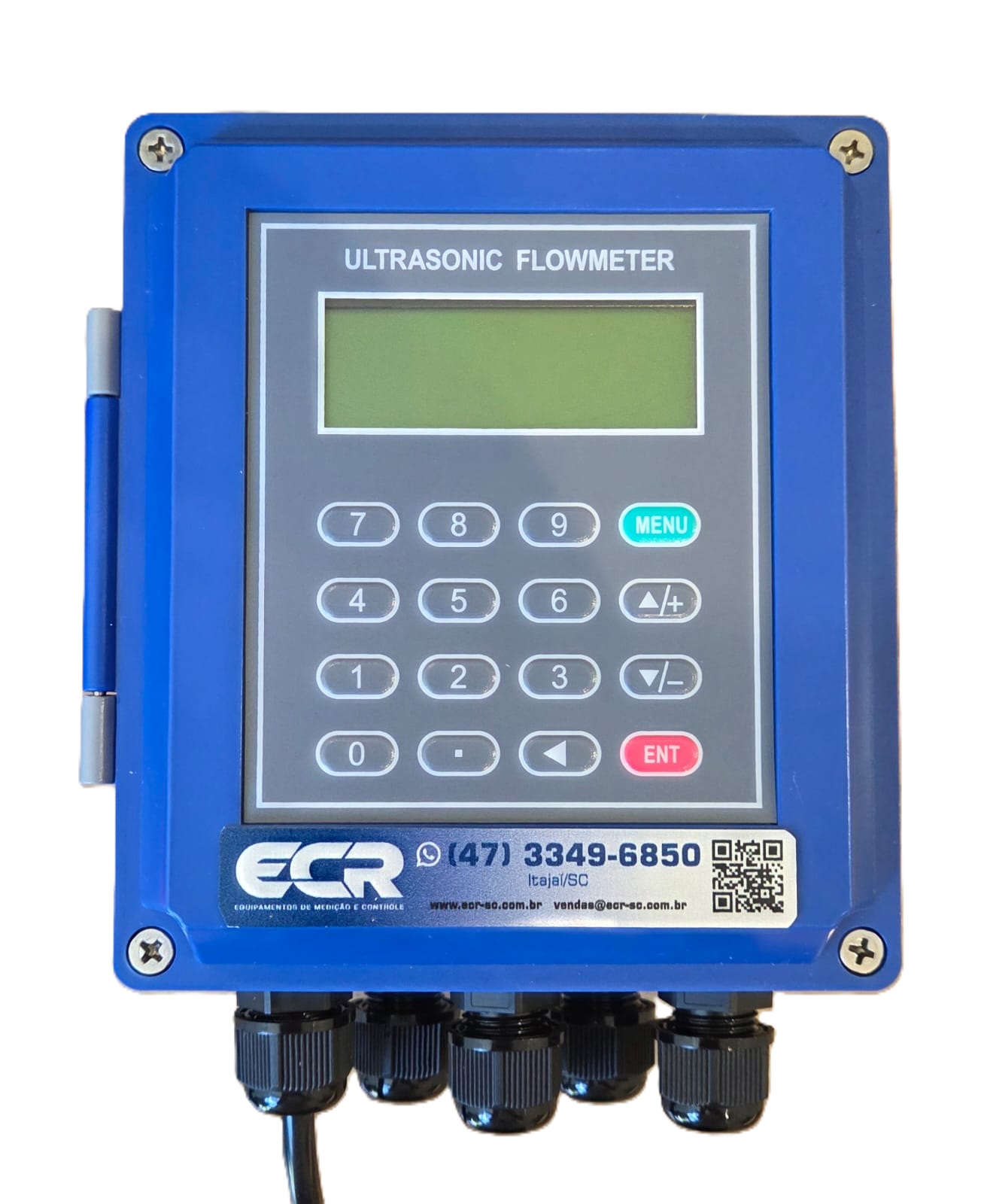

Display: LCD (Português) retro iluminado

Operação por teclado frontal de 16 teclas
Ele pode exibir vazão instantânea, acumulada positiva, negativa ou líquida, velocidade do fluxo, velocidade do som, data e hora, mostra as entradas de temperatura e analógicas, códigos de erro, status da medição, força de sinal e qualidade da instalação.
Memória automática para fluxo positivo / negativo / líquido. Valor acumulado de 512 dias, 128 meses, 10 anos
Memória automática de tempo de energia ligada/desligada e vazão,
Compensação manual ou automática e leitura dos dados através de protocolo de comunicação Modbus RS 485.

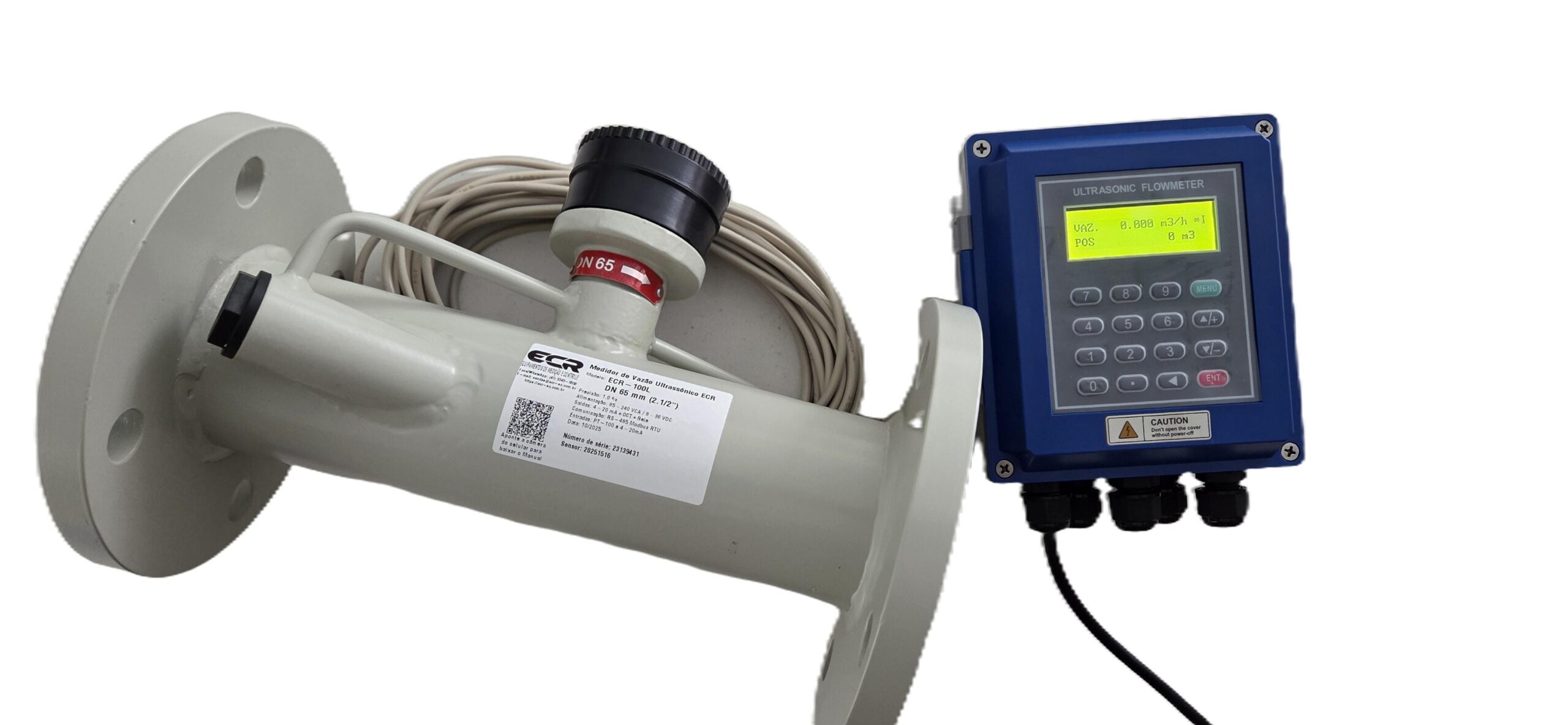

Sensor: tipo tubo flangeado (dn 40 até 250 mm) ou roscado em pequenos diâmetros até 32 mm.
Nível de proteção: IP65
