Medidor de vazão ultrassonico para canais abertos
Princípio de Funcionamento:

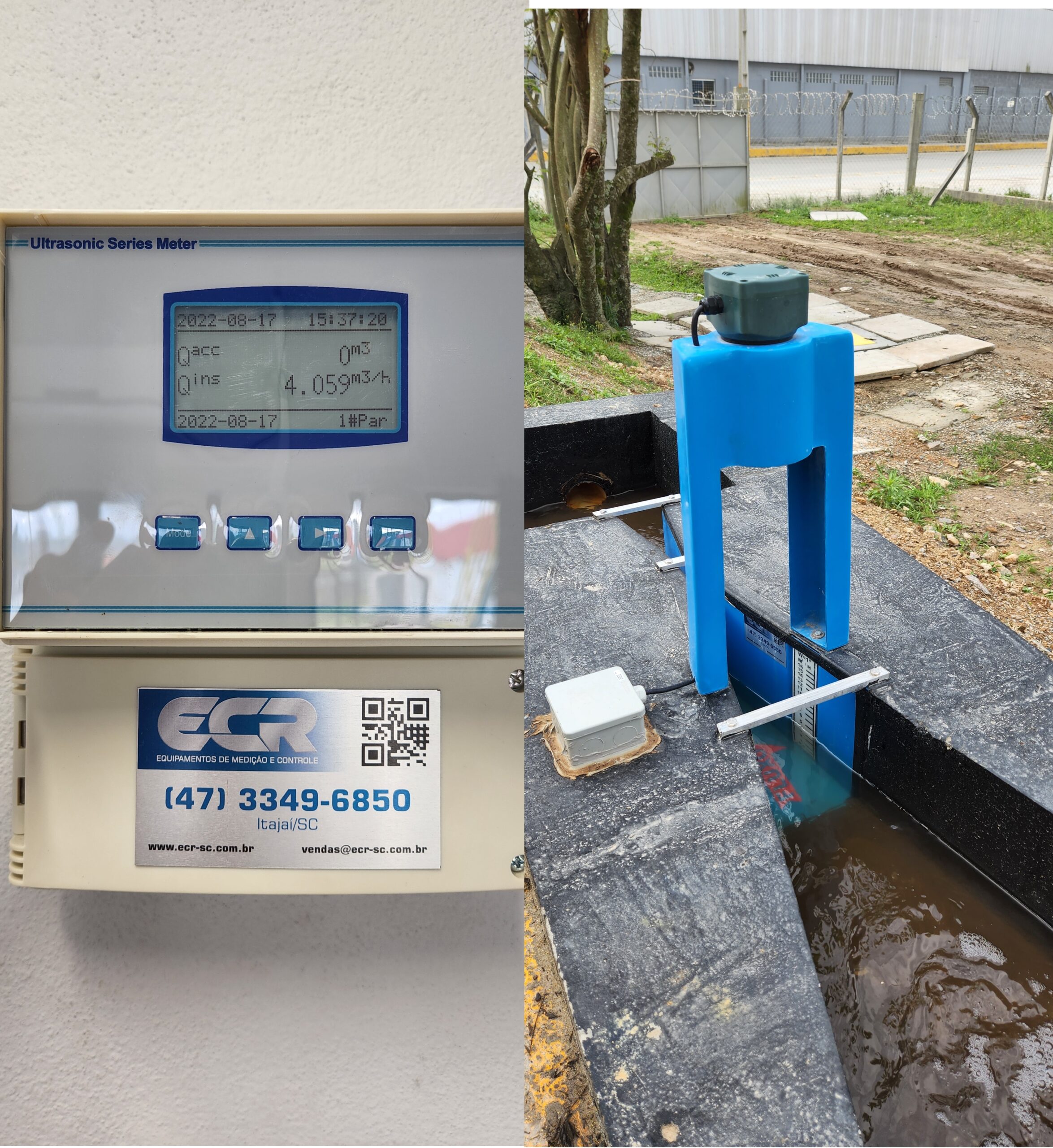

O medidor de vazão é composto de duas partes, o painel de indicador remoto ou local e o sensor de medição externo, montado sobre a calha Parshall, calha tipo V, ou retangular, ou qualquer formato de canal aberto definido pelo usuario.
Página principal do display Vazão Instantânea e Totalizada
É possível visualizar no display simultâneamente a vazão instantânea em m³/h, m³/min, m³/s, l/min ou l/s,, a vazão totalizada em m³, distância do nível ao sensor, ou o nível de líquido, a intensidade do sinal, o status dos reles, tipo de calha selecionada, data e hora atual.
Página de histórico de Vazão acumulada
É possível visualizar no display o histórico da vazão acumulada por hora até 128 registros. A vazão diária até 64 registros, a vazão mensal até 32 registros, a vazão anual até 4 registros.
Características
- Medição de vazão sem contato econômico.
- Total compensação de temperatura.
- Excelente processamento de sinal
- Indicador programável com display remoto em LCD 192 x 64 mm proteção IP65.
- Proteção do sensor IP67
- Corpo do transmissor em ABS e sensor em PTR.
- Programação Completa, Medição de Nível, Medição de Vazão em Canal Aberto, Vertedores Retangular, Vertedouros Triangulares, Calha Parshall, Calhas Palmer, e outros tipos de calhas personalizadas.
- Gravação de histórico, horário, diário, mensal e anual.
- Range de vazão de 0,1 l/s a 120.000 m³/s
- Altura de medição 0,35 a 6 m (outras alturas como opcional).
- Precisão na medição de vazão: Canais triangulares 1 a 5%, Canais retangulares 3 a 5% e Calhas Parshall e Palmer 2 a 3%
- Precisão na medição de altura +/- 0,3%
- Resolução: 1 mm
- Saída RS 485 Protocolo Modbus RTU
- Saída 4 a 20mA, para a medição de vazão.
- Saída de pulsos para acumulação da vazão (totalizador)
- Saídas reles 2 circuitos independentes “opcionais”.
- Alimentação elétrica bornes independentes 18 a 36 Vdc ou 85 a 265 Vca. Consumo: 3W
