Medidor de vazão tipo vortex
Medidor de vazão tipo vortex para líquidos, gases e vapor
Grande variedade de aplicações .
A série de medidores de fluxo Vortex da ECR são projetados para medir o fluxo de volume / massa de líquidos, gases e vapor com base no princípio de vórtice Karman.
Adotando algoritmo diferencial avançado, juntamente com a medição de isolamento, blindagem e filtragem de onda, medidores de fluxo tipo Vortex têm as vantagens de imunidade em vibração e ruído. Enquanto isso, a tecnologia única de montagem do sensor garante o desempenho dos medidores.
Totalmente soldado, máxima performance, com compensação de temperatura e pressão para medição de vazão de vapor saturado, versões com saída de pulsos, ou saída analógica 4 a 20mA, Opcional comunicação RS-485, alimentados a bateria (3,6V) ou 24 VDC.
Pode além da indicação de vazão instantânea e da totalização, indicar a pressão e temperatura nos modelos com compensação incorporadas.
Apresentam precisão de medição de ±1,0% do valor medido para líquidos e de ±1,5% para gases e vapor, no modelo de inserção ±2,5%.

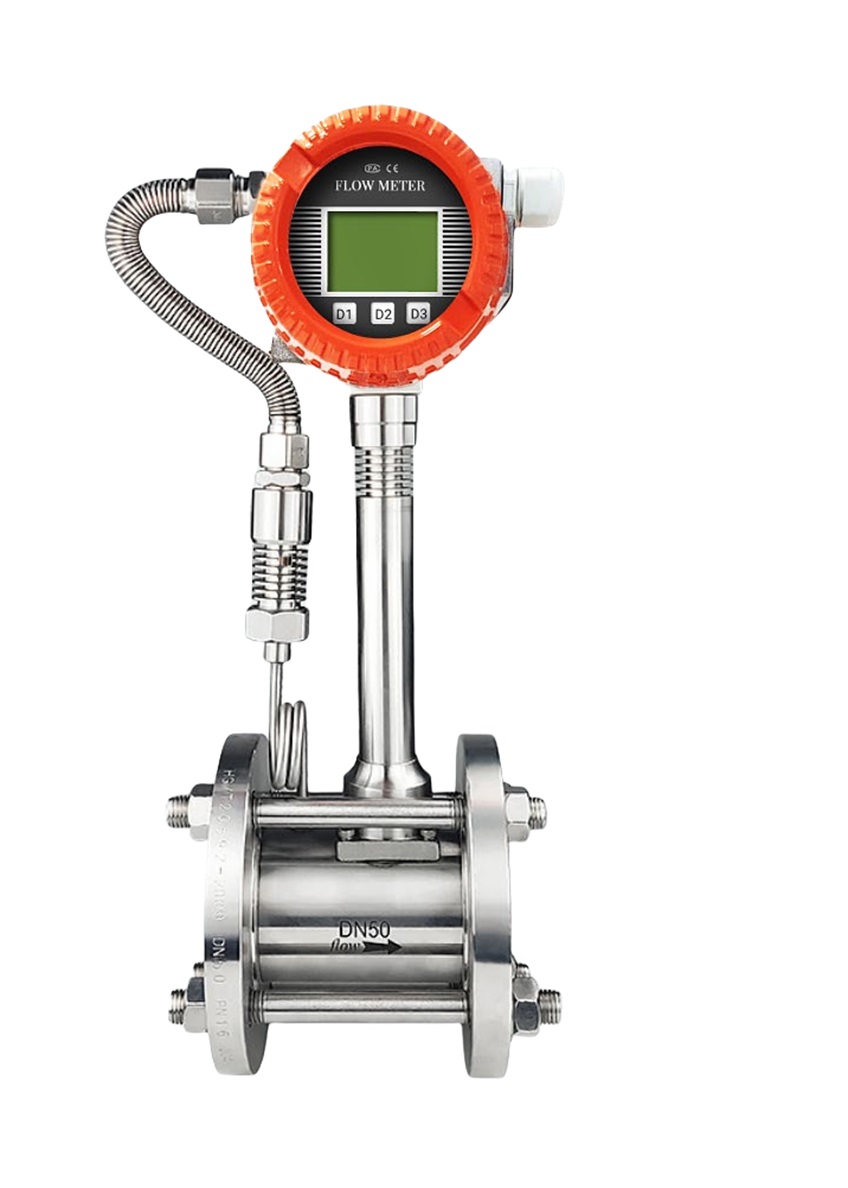

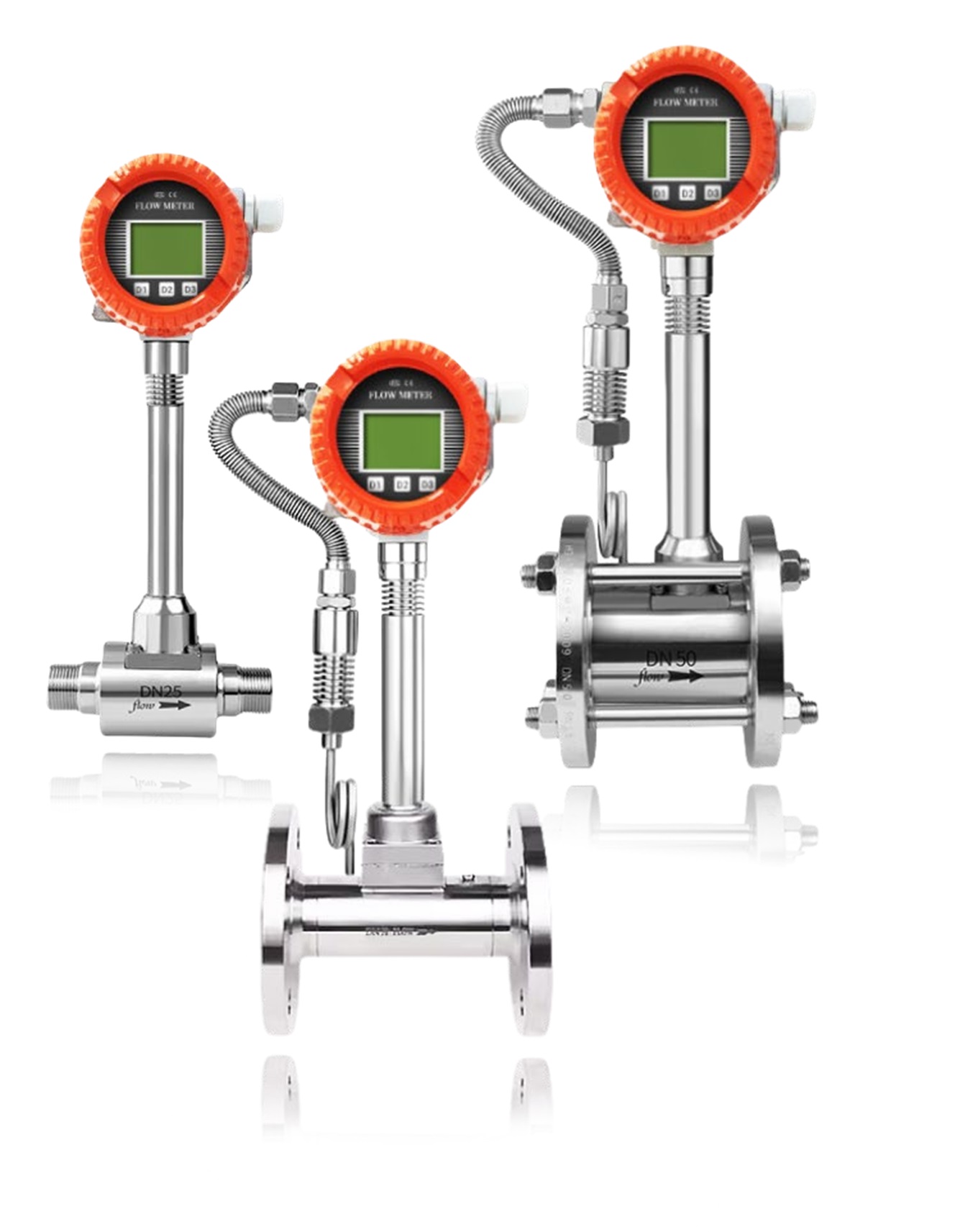

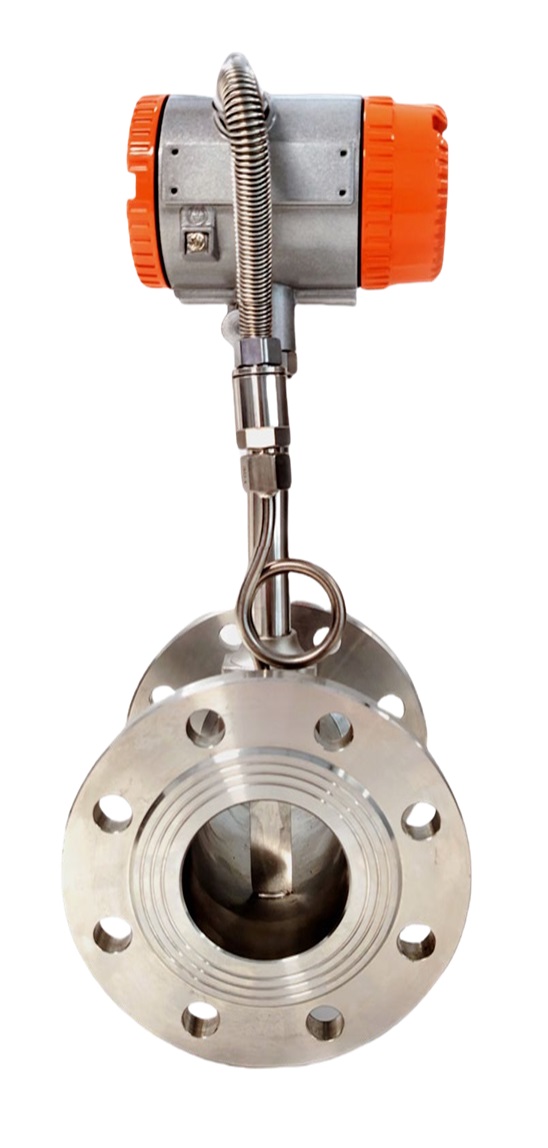

Construção em bitolas de 1/2″ a 12″ (15 a 300 mm) tanto na versão Wafer, Roscada ou Flangeada (ANSI ou DIN) abrangendo vazão até 18.000 m3/h.

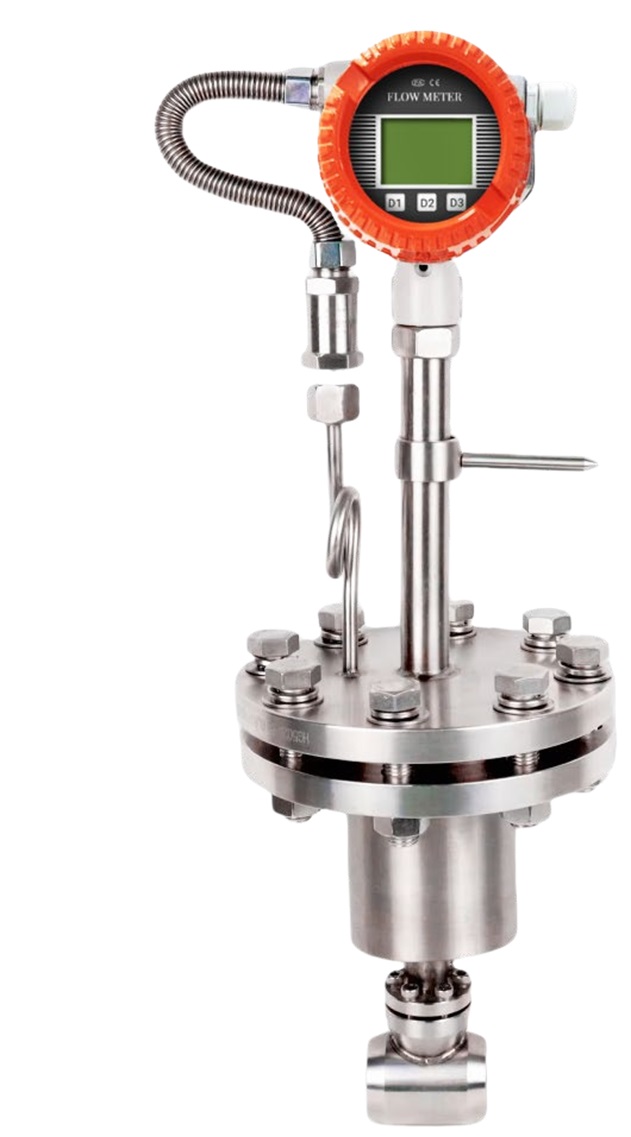

Construção em bitolas de 12″ a 40″ (300 a 1000 mm) na versão por inserção abrangendo vazão até 170.000 m3/h.
Ranges de temperatura de -40 até 500 ºC.
Grau de proteção IP 65 ou IP68 opção Ex ia IIC T4 Ga
Modelos para montagens compacta ou remota
