Medidor de vazão calha Palmer Bowlus

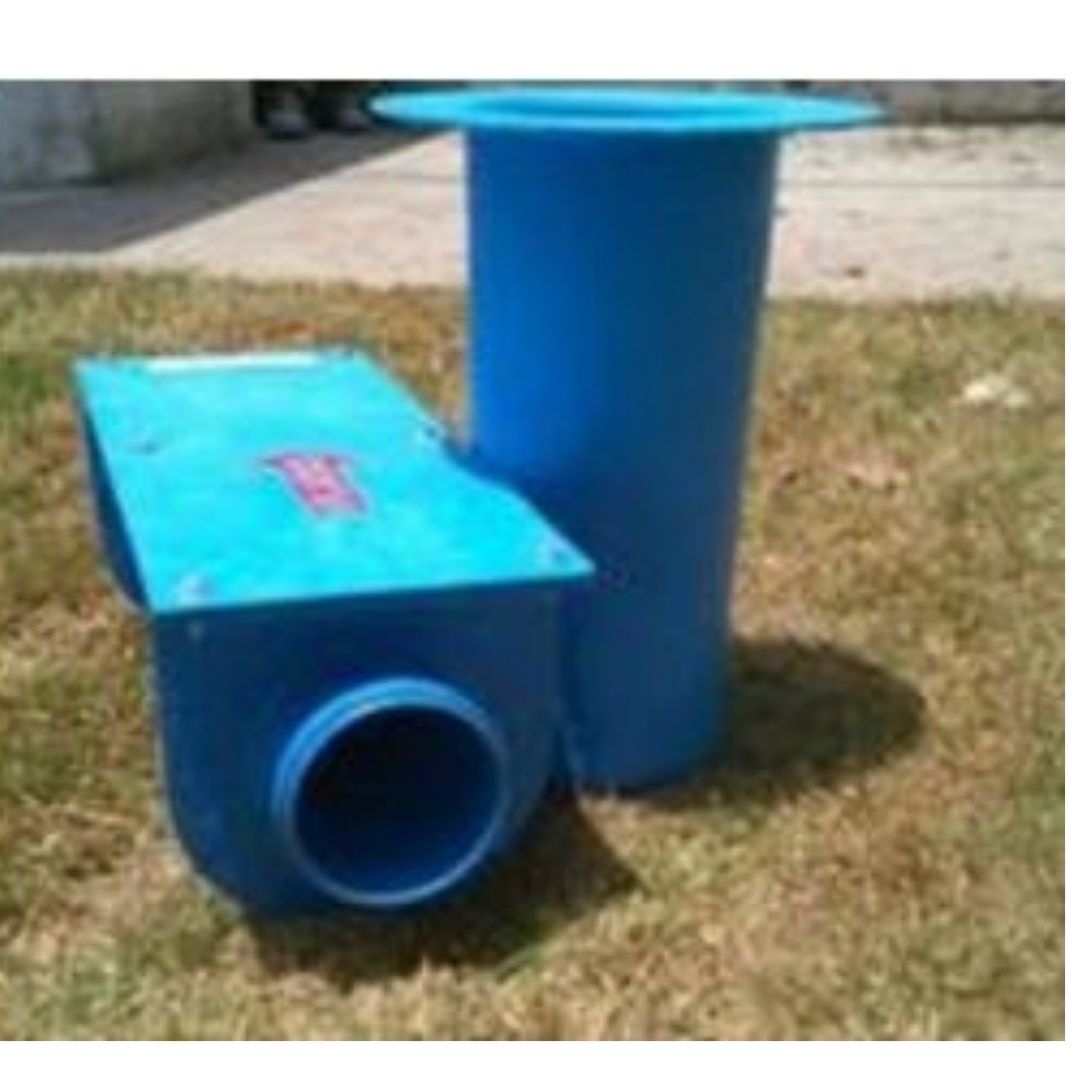

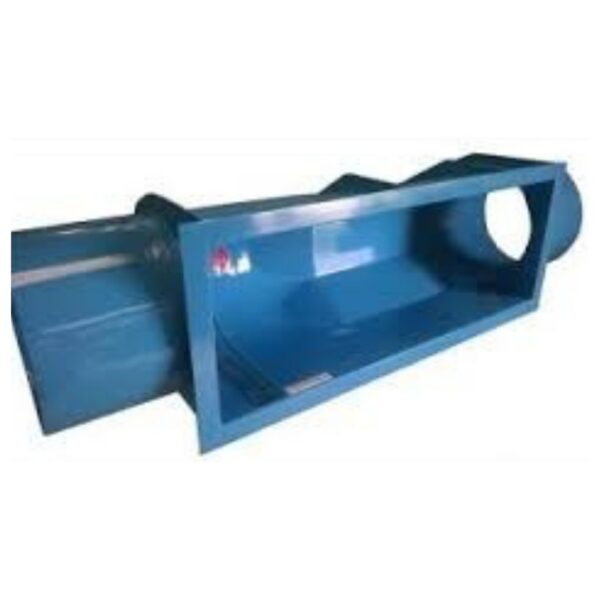

A Calha Palmer é um dispositivo tradicional para

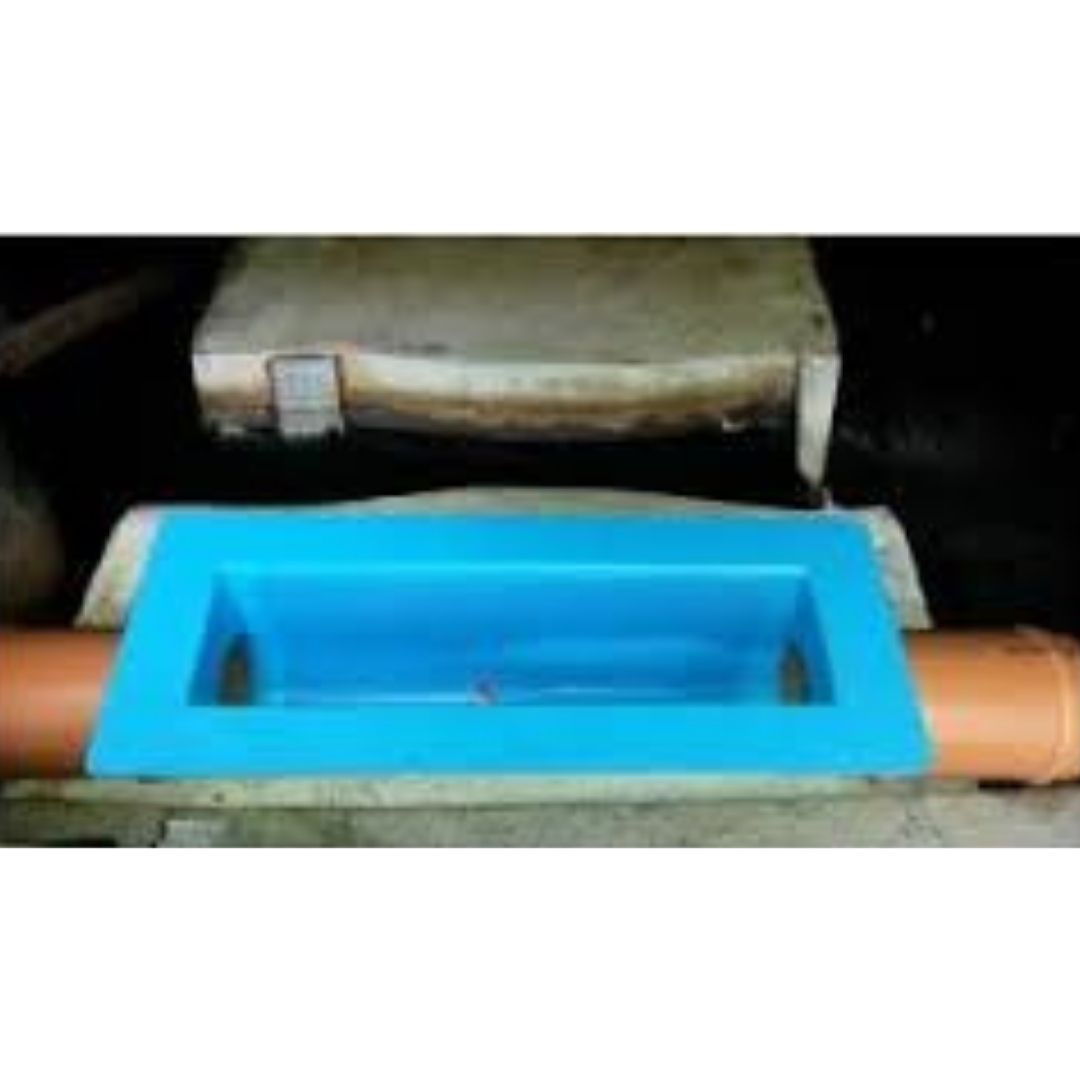

medição de vazão em tubos parcialmente cheios, indicado para canais parcialmente fechados, podendo ser acoplada diretamente na tubulação, desde que não haja uma inclinação maior do que 2%, e a pressão seja atmosférica, pois não pode haver muita turbulência.

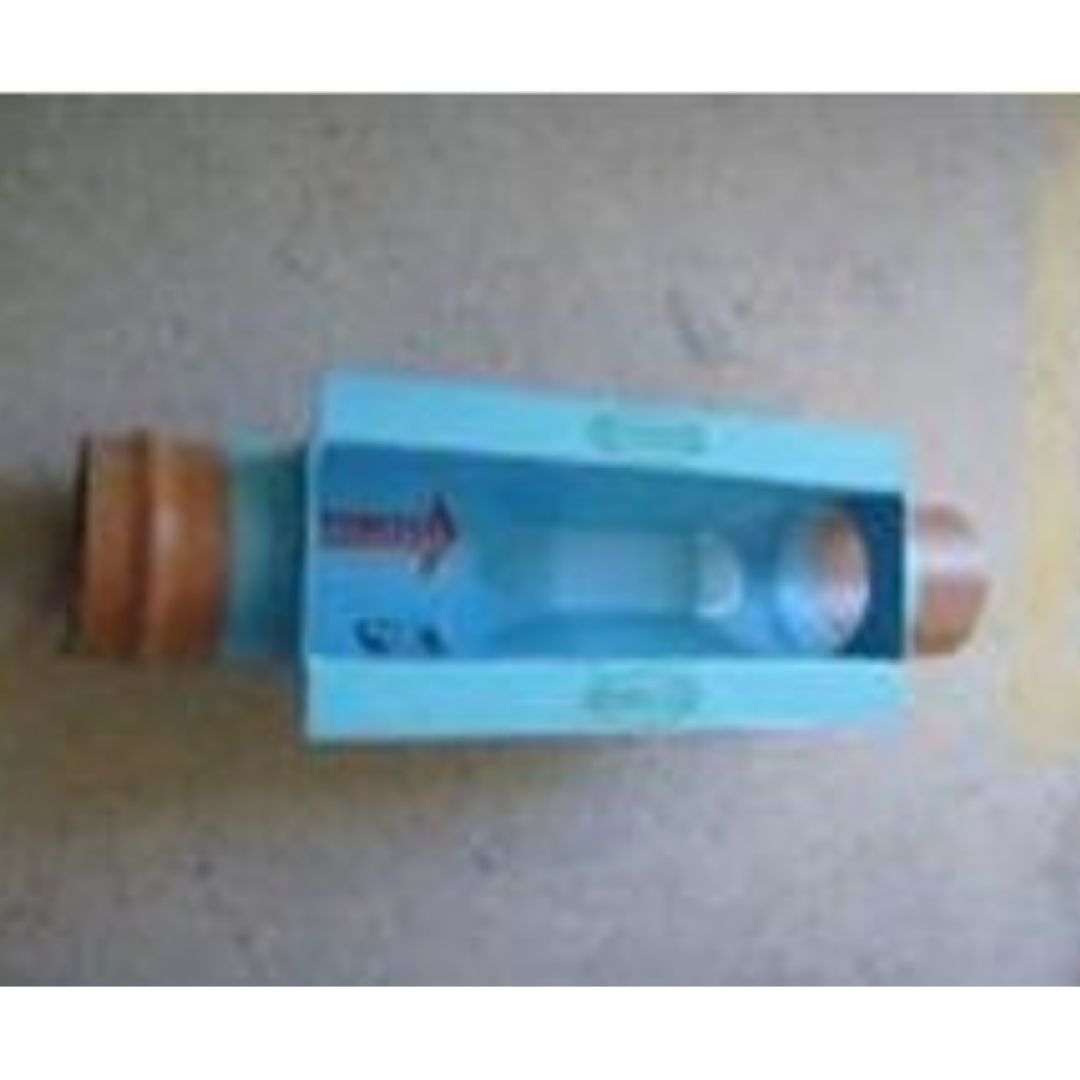

Extremidades com conexão adaptada para a tubulação do cliente (favor informar o diâmetro interno do tubo e o tipo: pvc branco, pvc marrom, ferro fundido, etc ).
Especificações
Fabricado em PRFV (Poliéster Reforçado com Fibra de Vidro) , estrutura em resina Ortoftálica, acabamento com gel Coat Isoftálico na cor azul com UV. Escala Graduada m3/h no corpo da peça.
É indicado instalar a calha Palmer em trecho reto de no mínimo 10x o tamanho do diâmetro á montante, ou seja, a distância até a entrada da calha deve ser de 10x diâmetro.
Não deve-se fazer redução na saída, para evitar afogamento.

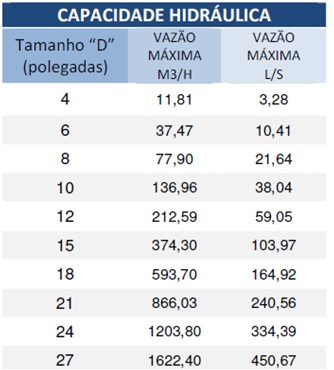

Tamanhos e capacidades.
MANUAL DE INSTRUÇÃO DO PRODUTO
