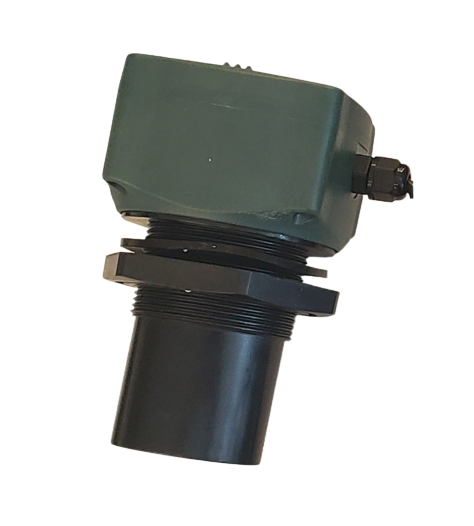

Medidor de nível ultrassônico compacto ECR
Princípio de Funcionamento:
O medidor de nível de medição externo, montado sobre tanque, lagoa, reservatório, ou qualquer formato de canal aberto definido pelo usuário.
O instrumento pode ser conectado a um indicador ou medidor de exibição ou a vários sistemas PLCs através da saída 4-20mA ou comunicação RS485 (protocolo Modbus RTU), fornecendo os dados de nível de líquido em tempo real para a operação automática na indústria, agricultura, saneamento e hidrologia.
Proporciona medição contínua e sem contato para o nível de materiais líquidos, pastosos e de pequenas partículas.
Caracteristicas
- Medição de nível sem contato econômico.
- Total compensação de temperatura.
- Excelente processamento de sinal
- Grau de proteção IP65.
- Corpo do transmissor em ABS, Sonda em ETFE.
- Range de medição 0,25 a 3 m / 0,35 a 10 m / 0,5 a 15 m / 0,7 a 20 m
- Precisão: 0,3% (Fundo de Escala)
- Resolução: 1 mm
- Saída: 4 a 20 mA
- Alimentação 12 a 36 VDC / 80 mA
- Comunicação RS 485 Modbus- RTU (Opcional)
- Opera em temperaturas entre -20℃ a +60℃ e temperaturas do processo de até +90℃.
- Opera em pressões de 0,8 a 3 bar.

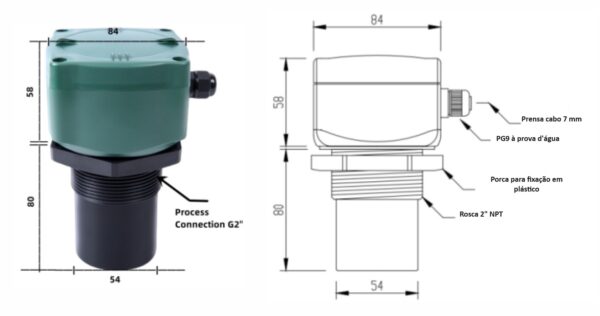

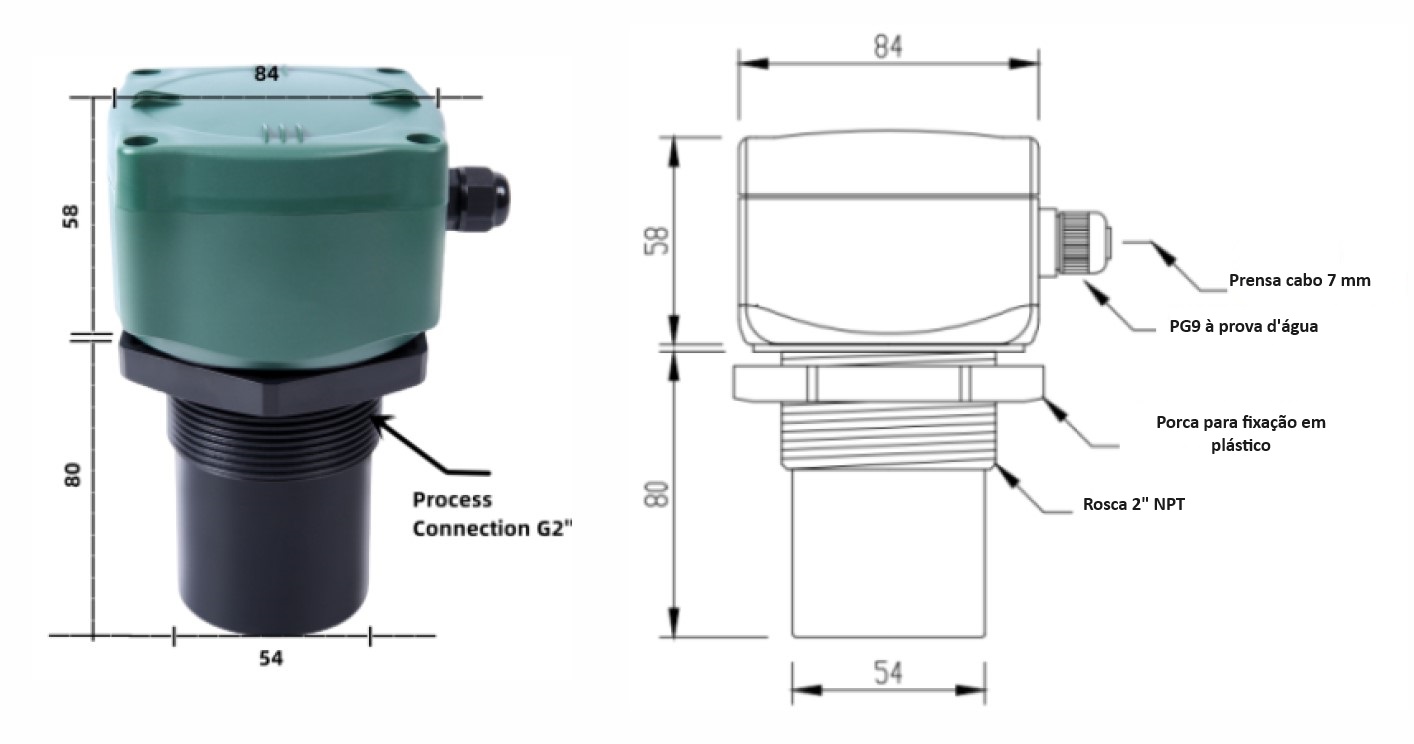

- Conexão ao processo: Rosca G2″
