Indicador de passagem de PIG

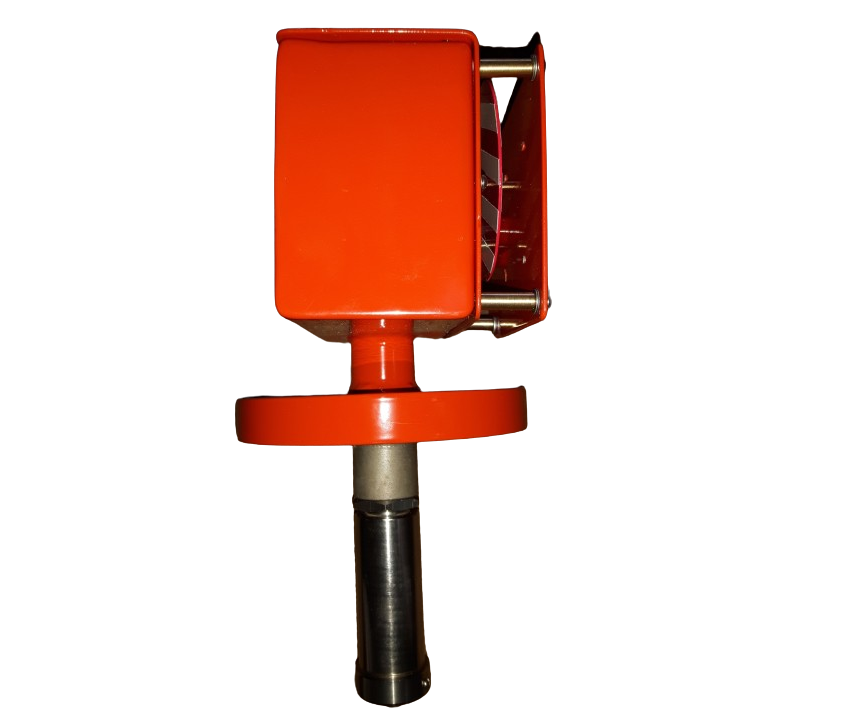

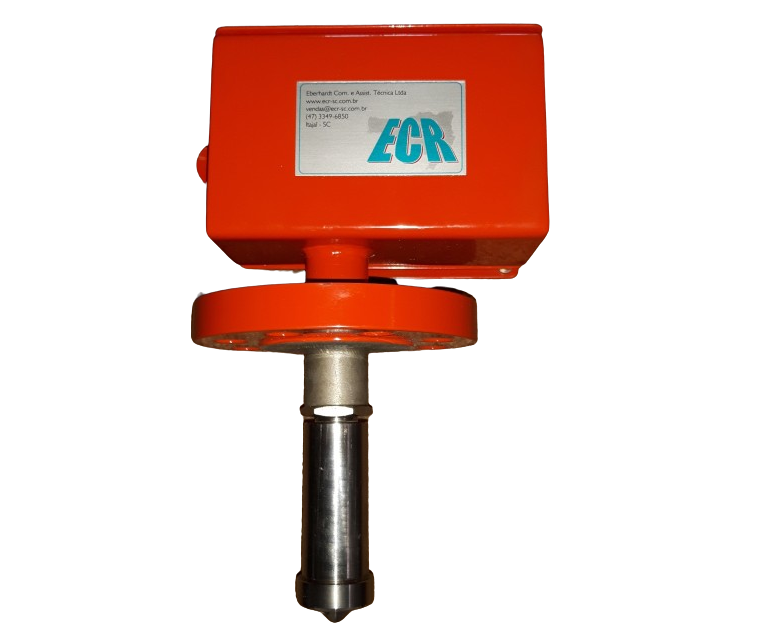

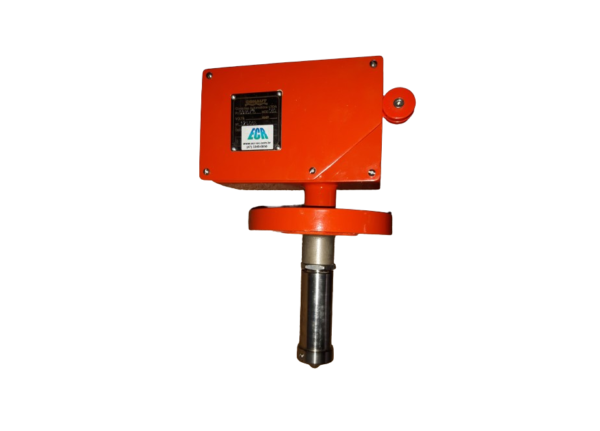

Indicador de Passagem do Raspador (PIG) Série 57 com Bandeira Visual e Reset Manual.
Aplicações:
Próprio para ambientes inflamáveis. Este aparelho indica todas as passagens da esfera de limpeza (raspador “PIG”), possibilitando, assim, localizar o trecho em que o raspador ficou atolado ou passou.
Princípio de Funcionamento:

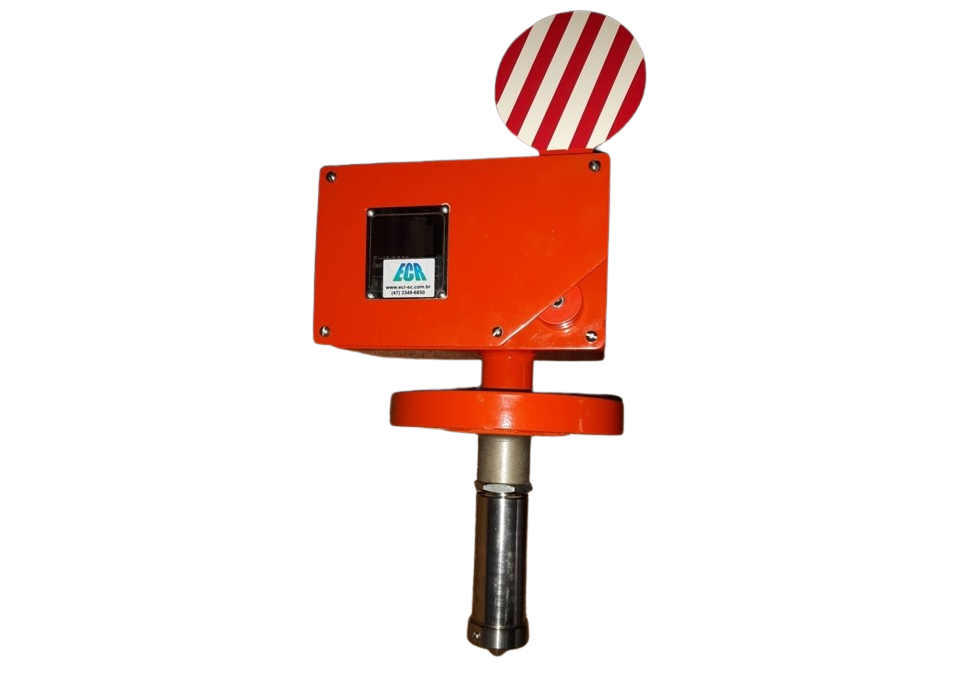

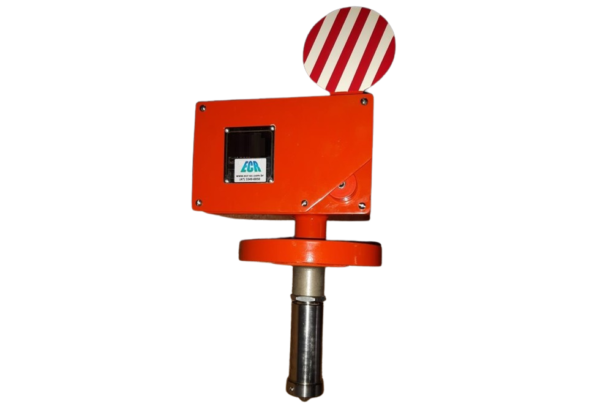

O raspador passando na tubulação, em qualquer sentido, aciona o êmbolo de intrusão do aparelho verticalmente que detectam de forma confiável a localização precisa de um PIG de limpeza enquanto viaja dentro da rede de oleoduto ou gasoduto. Quando um PIG de limpeza passa pelo sistema, êmbolo de intrusão, ele ativa o êmbolo e aciona um indicador visual de bandeira, sinalizando a localização. O rearme da bandeira é feito manualmente.

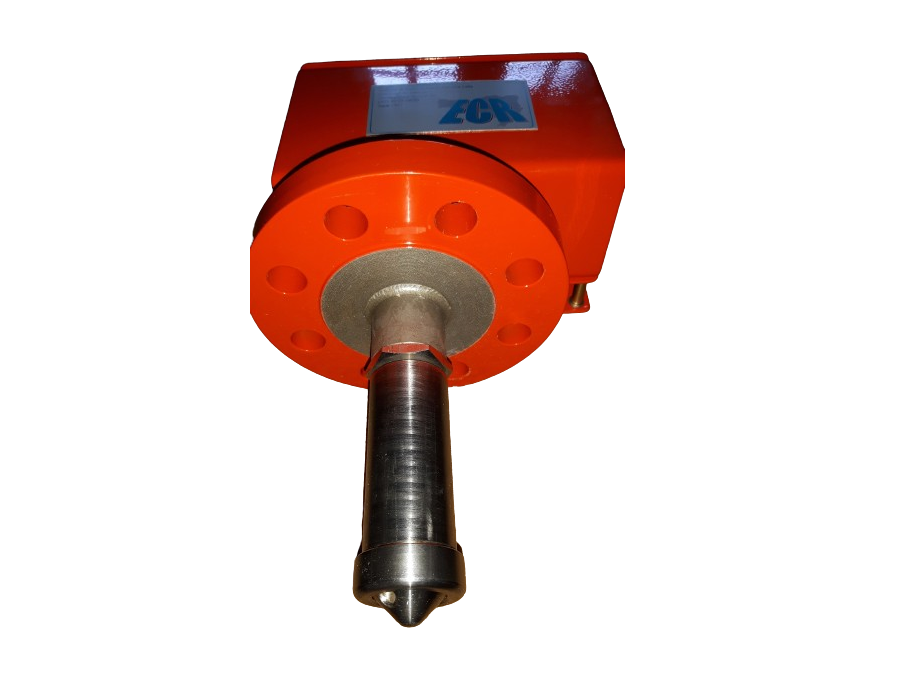

Nosso modelo básico 57, o mais popular, inclui um bocal de montagem de rosca, alojamento inferior padrão com O-Rings de fluorocarbono, êmbolo hemisférico com conjunto de bandeira.
Os modelos de montagem em flange são projetados para conectar a conexões flangeadas existentes e estão disponíveis em Flanges ANSI Classe 150, 300, 600 ou 900/1500 Libras.
Extensões de alumínio podem ser anexadas para permitir a detecção da passagem de PIGs em tubulações enterradas. Toda pressão componentes de vedação permanecem abaixo do módulo de extensão. Disponível em comprimentos de 2′ a 8′.
Detalhes Técnicos:

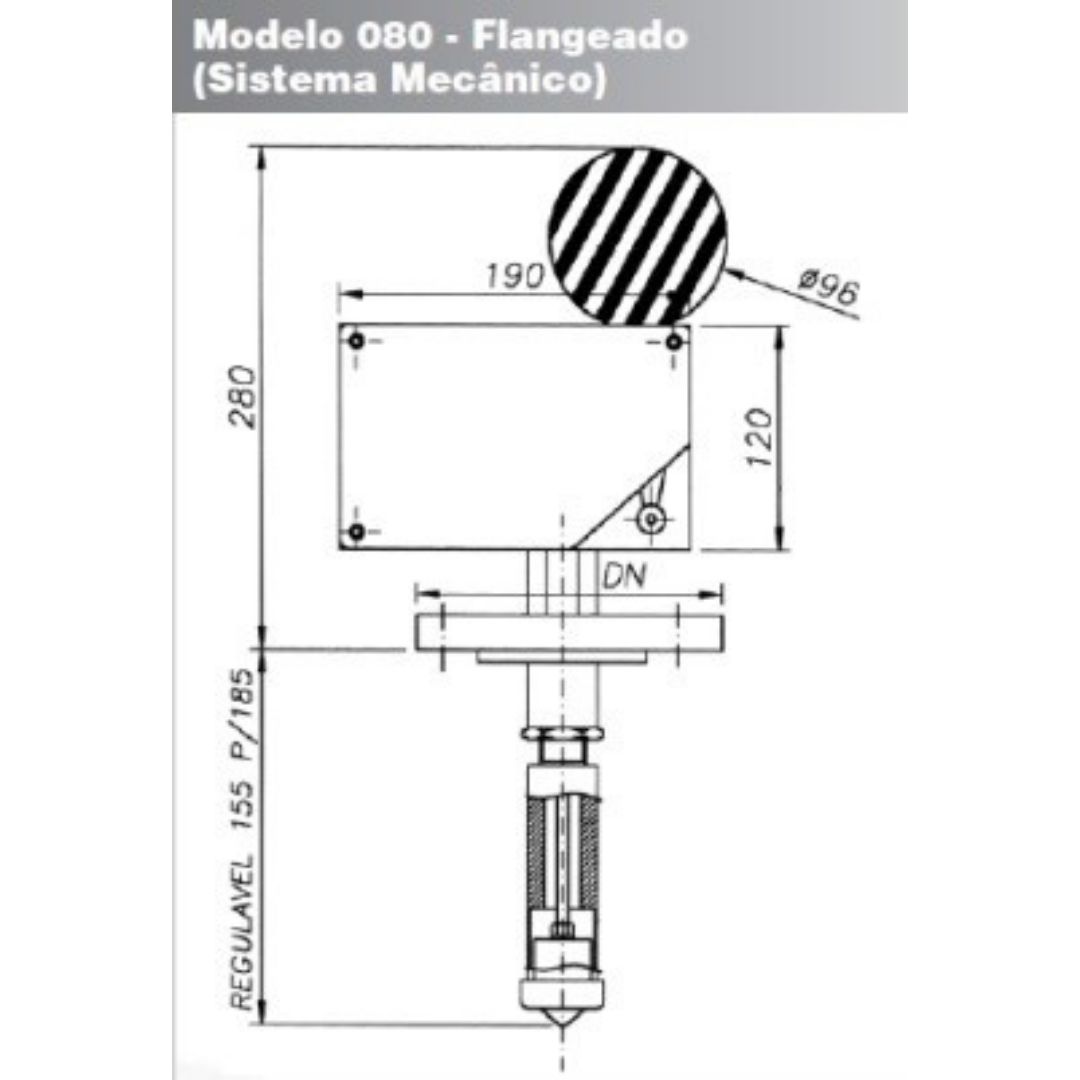

Execução: Conexão flangeada com sistema de indicação mecânico.
CATÁLOGO DO PRODUTO
