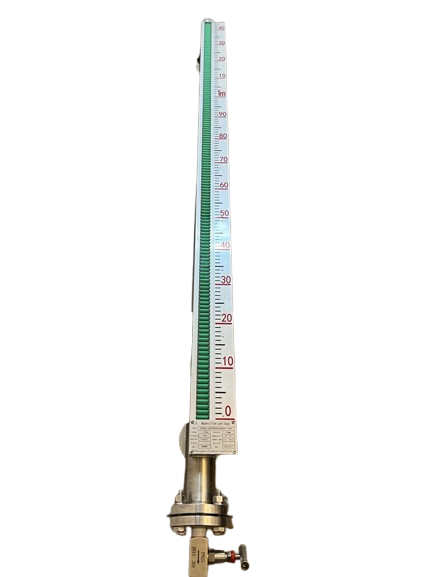

Indicador de nível por flutuador com acoplamento magnético ECR
Indicador de Nível tipo Transmissão magnética
Os indicadores magnéticos de nível são alternativas de baixa manutenção para visores de nível e outros indicadores de nível. Eles fornecem indicação de nível não-invasiva, reduzindo pontos de vazamentos e emissões de gases. Combinado com nossos transmissores externamente montados e Chaves switches, os indicadores magnéticos de nível fornecem uma solução de nível completa, redundante e de baixo custo.
Caracteristicas:
Alta precisão de medição:
Precisão: ±10 mm
Grande range de medição: 200 ~ 6000mm
Densidade do fluido: 0,5 ~2,0 g/cm³
Temperatura de trabalho: -80 ~400 °C
Pressão de Trabalho: 0,1 ~32 MPa.
Viscosidade do fluido: ≤ 0,4 Pa.S.
Conexões ao processo: Flange DN 20 ~DN50
Sinal de saída: 4 ~20 mA (2 fios) Resistencia ≤ 500Ω Alimentação 24 VDC
Grau de proteção: Ex dllCT6, Ex iallCT4~6
| Vantagens:
Fácil de instalar, não necessita de tubulação adicional na maioria dos casos. O líquido de processo não entra em contato com o vidro do indicador. Ideal para altas temperaturas, alta pressão e produtos corrosivos Disponível com Saida 4~20 mA, Hart ou chaves de contatos. |
Princípio de Funcionamento:
Pelo princípio de vasos comunicantes, um tubo antimagnético é fixado externamente ao tanque. Uma boia com ímã permanente desliza dentro do tubo, acompanhando o nível do tanque. Palhetas bicolores ou flutuador são acionados pelo ímã da boia, através da parede do tubo. Na versão standard as palhetas são substituídas por um flutuador magnético.
